Znajte što se događa s vlagom u svakoj prostoriji vašeg muzeja.

CUBEE neprekidno mjeri temperaturu, relativnu vlagu, CO₂ i VOC u vitrinama, depoima, dvoranama i radionicama. I objašnjava zašto je neko stanje rizično te što napraviti.

Zatraži demoTehnička specifikacija

Razvija ArborInnovations, Hrvatska.

Tlocrt muzeja s pet prostorijaShematski tlocrt: izložbena dvorana s vitrinom, depo s debelim kamenim zidovima, restauratorska radionica i ured konzervatora. Senzori su označeni krugovima, a u dvorani je jedno odstupanje relativne vlage. Prostorije se biraju gumbima ispod crteža. preko 1 m A A a 1 Izložbena dvorana 2 Vitrina 3 Depo 4 Radionica 5 Ured konzervatora Predvorje Gateway CUBEE Cloud RH izvan raspona Ulaz Tlocrt muzeja s pet prostorijaShematski tlocrt: izložbena dvorana s vitrinom, ured konzervatora, depo s debelim kamenim zidovima i restauratorska radionica uz zajednički hodnik s gatewayem. U dvorani je jedno odstupanje relativne vlage. Prostorije se biraju gumbima ispod crteža. preko 1 m A A a 2 Vitrina 1 Izložbena dvorana 3 Depo 4 Radionica 5 Ured konzervatora Gateway CUBEE Cloud RH izvan raspona Ulaz
Crtež
Tlocrt prizemlja
Prikaz
shematski, nije u mjerilu
Očitanja
simulirana

Izložbena dvorana

Zigbee mesh, dvije jedinice u suprotnim zonama

Temperatura
21,6°C
Relativna vlaga
58%
izvan raspona
CO₂
1 120ppm

Crowd-Impact povezuje broj posjetitelja s CO₂ i RH i preporučuje kapacitet dvorane.

Crowd-Impact u dvorani

Simulirana očitanja.

Vitrina

Zigbee, bez kablova i bušenja

Temperatura
19,8°C
Relativna vlaga
49%

Diskretan senzor za vitrine i povijesne objekte u kojima kablovi i bušenje nisu dopušteni.

Detalj a: senzor u vitrini

Simulirana očitanja.

Depo

LoRa, dalekometni senzor

Temperatura
14,1°C
Relativna vlaga
52%

LoRa senzor radi kroz zidove debljine preko 1 metra, uz vrlo nisku potrošnju energije.

Presjek A–A kroz zid

Simulirana očitanja.

Radionica

Profesionalni žičani senzori, referentni sloj

Temperatura
20,4°C
Relativna vlaga
46%
CO₂
640ppm

Referentni sloj za depoe i radionice: visoka preciznost T i RH (±0,3 °C / ±2 % RH).

Referentni senzori u popisu

Simulirana očitanja.

Ured konzervatora

Bez senzora: ovdje se čitaju izvještaji

Risk Status, dvorana
Attention
prati se
Ostale prostorije
Stable

AI analiza stanja objašnjava zašto je stanje kritično i što napraviti.

Kako izgleda ispis

Simulirani statusi.

Odstupanje se dogodi između dvije provjere.

Ručno očitanje pokazuje stanje u trenutku kad netko pogleda. Kratkotrajne, ali rizične oscilacije vlage tako ostaju neprimijećene, a oštećenje se otkrije tek kad je uznapredovalo.

Relativna vlaga u dvorani tijekom jednog dana (simulacija)Graf relativne vlage kroz 24 sata. Između dvije ručne provjere, u 9 i u 15 sati, vlaga na oko dva sata i četrdeset minuta prijeđe granicu od 55 posto. Obje provjere pokazuju vrijednost u rasponu, a neprekidni zapis senzora bilježi odstupanje.45 %50 %55 %60 %granica 55 % (primjer)relativna vlaga03691215182124 hizvan raspona, oko 2 h 40 minACBručna provjeraCUBEERelativna vlaga u dvorani tijekom jednog dana (simulacija)Graf relativne vlage kroz 24 sata. Između dvije ručne provjere, u 9 i u 15 sati, vlaga na oko dva sata i četrdeset minuta prijeđe granicu od 55 posto. Obje provjere pokazuju vrijednost u rasponu, a neprekidni zapis senzora bilježi odstupanje.45505560granica 55 %RH, %06121824 hizvan rasponaACBručnoCUBEE
Crtež
Relativna vlaga u izložbenoj dvorani (1), jedan dan
Podaci
simulirani, prikaz načela. Granica od 55 % je primjer.

  1. Provjera u 9:00. Vlaga je 50 %, sve je u rasponu.

  2. Odstupanje. Vlaga je oko 2 h 40 min iznad granice, vrhunac je 61 %. CUBEE ga bilježi i javlja osoblju dok traje.

  3. Provjera u 15:00. Vlaga je 51 %, sve je u rasponu. Ručni zapis odstupanje nikad nije vidio.

Što CUBEE radi u kojoj prostoriji

Svaka prostorija na tlocrtu traži drugo mjerenje. Četiri su ovdje nacrtane do detalja, a ostale su u popisu na kraju.

Izložbena dvorana

U dvorani se vlaga i CO₂ mijenjaju s brojem posjetitelja. Crowd-Impact povezuje broj posjetitelja s CO₂ i relativnom vlagom, preporučuje kapacitet dvorane i upozorava na nagli pad kvalitete zraka.

Dvorana od 50 do 100 m² dobiva dva uređaja, postavljena u suprotnim zonama prostora. Na crtežu je jedan od njih zabilježio odstupanje vlage uz skupinu posjetitelja.

Fragment tlocrta: izložbena dvoranaDvorana s vitrinama uz sjeverni zid, postoljima i skupinom posjetitelja uz istočni zid. Dva Zigbee senzora postavljena su u suprotnim zonama dvorane. Senzor kraj skupine posjetitelja javlja da je relativna vlaga izvan raspona.RH izvan raspona1Izložbena dvorana
Crtež
fragment tlocrta, dvorana (1)
Posjetitelji i CO₂ u dvorani tijekom dana (simulacija)Graf: broj posjetitelja po satu raste do podneva i poslijepodne prelazi preporučeni kapacitet od 25, a razina CO₂ raste i zaostaje za brojem posjetitelja. Podaci su simulirani.0102030404008001200posjetiteljiCO₂ (ppm)preporučeni kapacitet 25 (primjer)910111213141516171819iznad kapacitetaposjetiteljiCO₂, zaostaje za posjetiteljimaPosjetitelji i CO₂ u dvorani tijekom dana (simulacija)Graf: broj posjetitelja po satu raste do podneva i poslijepodne prelazi preporučeni kapacitet od 25, a razina CO₂ raste i zaostaje za brojem posjetitelja. Podaci su simulirani.0102030404008001200posjetiteljiCO₂, ppmkapacitet 2591113151719iznad kapacitetaposjetiteljiCO₂
Crtež
posjetitelji i CO₂ u jednom danu
Podaci
simulirani. Kapacitet od 25 je primjer.
Najviše posjetitelja
36
Preporučeni kapacitet
25primjer
Vrhunac CO₂
1 270ppm

Simulirana očitanja.

Vitrina

Zigbee senzor je razvijen za vitrine i povijesne objekte u kojima kablovi i bušenje nisu dopušteni. Mesh mreža povezuje ga s gatewayem, a kućište je toliko malo da ga posjetitelj ne primijeti.

Protokol
Zigbee 3.0
Napajanje
baterija, do 4 godine rada
Montaža
u sredini vitrine, 10 do 15 cm od zida
Izbjegavati
izvore svjetla i prisilnu ventilaciju
Položaj senzora u vitrini, tlocrtTlocrt vitrine: senzor je u sredini stražnjeg zida, na udaljenosti od 10 do 15 centimetara od zida i podalje od izvora svjetla na desnom kraju vitrine.svjetlo10 do 15 cmVitrina, tlocrt
Crtež
položaj senzora u vitrini

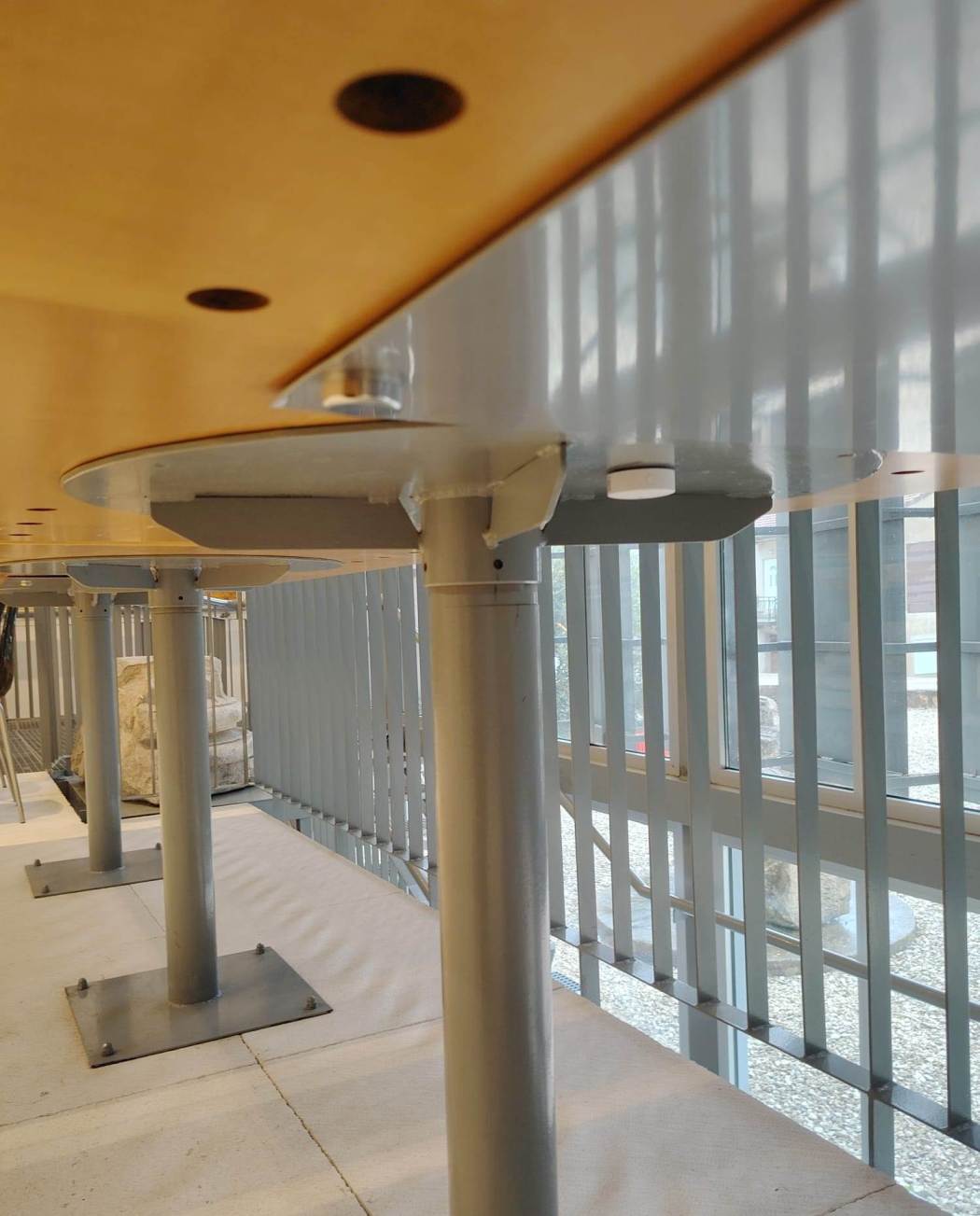

Mali bijeli senzor pričvršćen ispod izložbenog stola od šperploče, uz čeličnu nogu stola, u Arheološkom muzeju Narona
Detalj a. Senzor ispod izložbenog stola u Arheološkom muzeju Narona.

Depo

Presjek A–A kroz zid depoaPresjek kroz kameni zid debljine veće od jednog metra. S jedne strane zida je gateway na stolu u hodniku, s druge LoRa senzor na zidu depoa, na visini od 1,2 do 1,5 metara. Isprekidana veza prolazi kroz zid. Nacrtana je crta od jednog metra u mjerilu.GatewayHodnikDepoLoRa senzor1,2 do 1,5 mod podapreko 1 mkameni zid01 mcrta od 1 m, u mjeriluPresjek A–APresjek A–A kroz zid depoaPresjek kroz kameni zid debljine veće od jednog metra. S lijeve strane je gateway na stolu u hodniku, s desne LoRa senzor na zidu depoa, na visini od 1,2 do 1,5 metara. Isprekidana veza prolazi kroz zid.GatewayHodnikDepokameni zidLoRa senzor1,2 do 1,5 mod podapreko 1 m01 mPresjek A–A
Crtež
presjek A–A kroz zid depoa, kako je označen na tlocrtu
Mjerilo
samo crta od 1 m. Zid je nacrtan deblji od nje.

LoRa senzor je razvijen za dvorce i podzemne depoe, gdje su zidovi deblji od jednog metra. Šalje signal dugog dometa kroz kamen do gatewaya u hodniku.

Radi samostalno, bez mrežne infrastrukture u prostoru, uz izuzetno nisku potrošnju energije.

Prepreka
zidovi debljine preko 1 m
Komunikacija
LoRaWAN, velik domet
Potrošnja
izuzetno niska, maksimalna autonomija
Visina montaže u depou
1,2 do 1,5 m od poda

Ured konzervatora

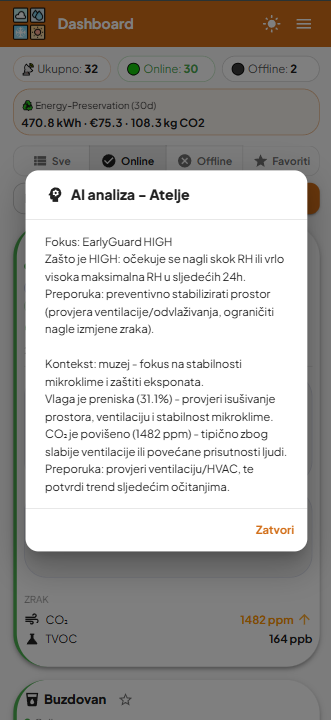

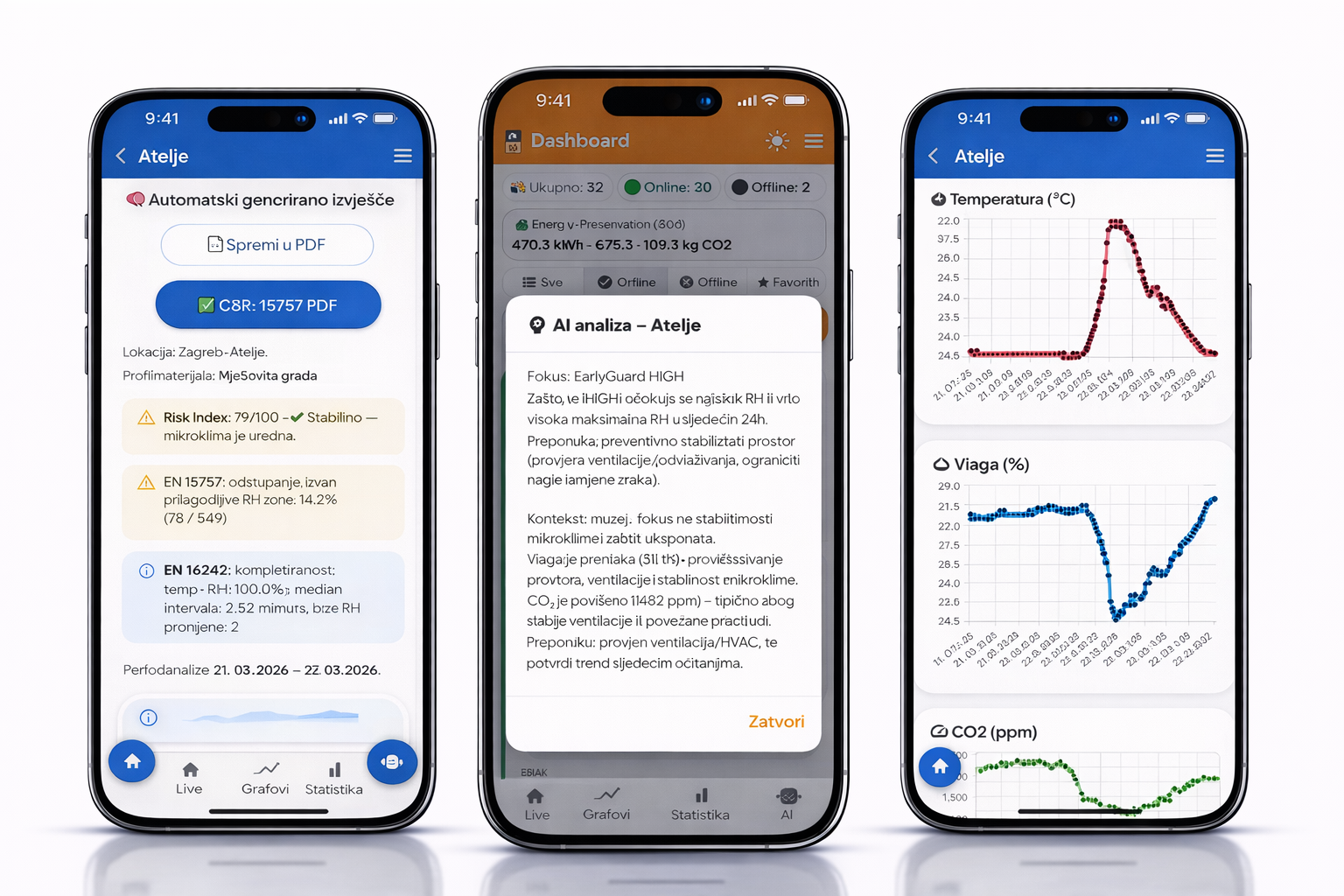

AI analiza stanja ne prikazuje samo brojke. Objašnjava zašto je stanje kritično i što napraviti: temperaturu, vlagu i CO₂ kontinuirano uspoređuje s profilom materijala i daje status rizika (Stable, Attention, Critical) uz konkretnu mjeru.

Izvještaji prema normi HRN EN 15757 nastaju automatski, za pojedini senzor i za cijelu instituciju (Group C3R).

CUBEE sustav za praćenje mikroklimatskih uvjeta u muzejima i arhivima potpuno je integriran sa Sonda aplikacijom za konzervatorsko-restauratorsku dokumentaciju. sonda.com.hr

  1. Obrazloženje. Zašto je stanje kritično: barem jedan ključni parametar je izvan granica za profil materijala.

  2. Preporuka. Konkretna mjera: provjeriti ventilaciju i HVAC te potvrditi trend sljedećim očitanjima.

  3. Izvještaj. C3R-15757 PDF, s Risk Score po materijalu, EarlyGuard prognozom i Crowd-Impact analizom.

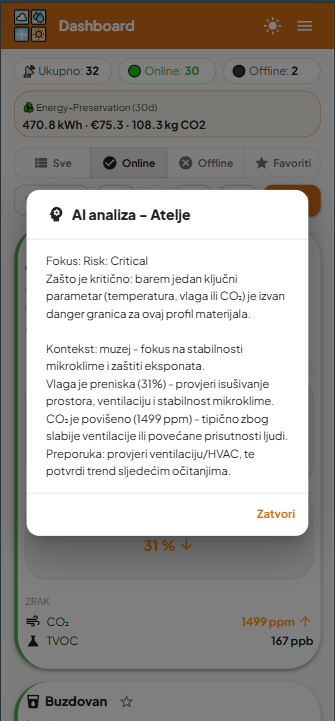

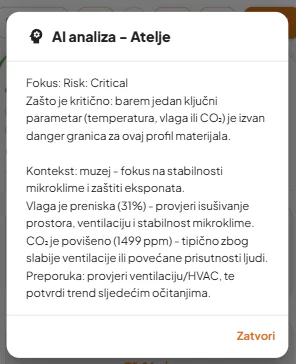

Isječak aplikacije: prozor AI analiza za prostor Atelje s obrazloženjem zašto je stanje kritično i preporukom provjere ventilacije
Isječak aplikacije: AI analiza.

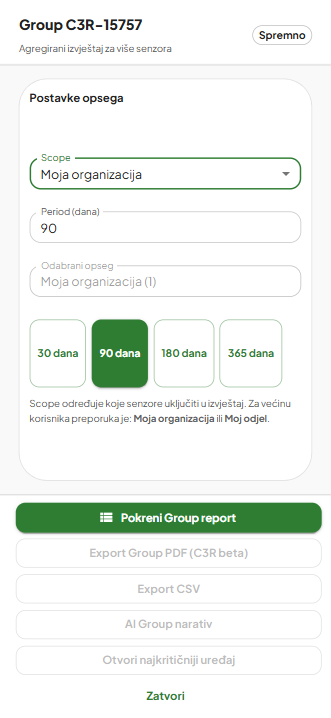

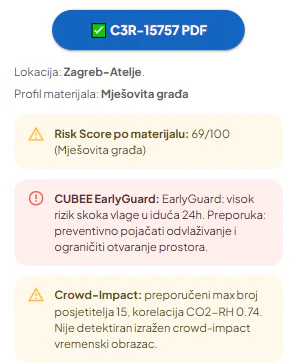

Isječak aplikacije: automatski generirano izvješće s gumbom za C3R-15757 PDF, Risk Score po materijalu, EarlyGuard upozorenjem i Crowd-Impact preporukom
Isječak aplikacije: izvještaj.

Popis prostorija

Svaka značajka je jedan red. Vlastiti crtež dobiva kad za nju postoji pravi dokaz.

Prostorije na tlocrtu i značajke CUBEE-a u njima
ProstorijaZnačajkaŠto radiGdje
Izložbena dvoranaCrowd-ImpactPovezuje broj posjetitelja s CO₂ i RH te preporučuje kapacitet dvorane.Crtež iznad
VitrinaZigbee senzoriBez kablova i bušenja, mesh mreža, baterija do 4 godine.Crtež iznad
DepoLoRa senzoriRade kroz zidove deblje od 1 m, uz izuzetno nisku potrošnju.Crtež iznad
RadionicaProfesionalni žičani senzoriReferentni sloj za depoe i restauratorske radionice: visoka preciznost T i RH, CO₂ i VOC po želji.U specifikaciji
Ured konzervatoraAI analiza stanja, C3R-15757Objašnjava zašto je stanje kritično, izvještaji prema HRN EN 15757.Crtež iznad
PredvorjePublic ExperiencesJavni prikaz parametara na ekranima dvorana, edukativni mod i Trust Score.Detaljnije
HodnikGatewayNormalizira podatke lokalno i radi i kad je internetska veza nestabilna.Detaljnije
CUBEE CloudSigurnost i podaciEU cloud ili on-premise, end-to-end enkripcija, pristup po ulogama, NIS2 i GDPR.Detaljnije
Sljedeća prostorijaSlobodan red. Nova značajka dobiva jedan red ovdje i jednu prostoriju na tlocrtu.

Ne mjeri se samo koliko je vlažno, nego i koliko brzo se mijenja.

Papir, drvo i tekstil upijaju i otpuštaju vlagu dok traže ravnotežu s okolišem. Kod čestih oscilacija nastaju ponavljani ciklusi bubrenja i skupljanja, a s njima mehaničko zamaranje vlakana, mikropukotine i delaminacija slojeva.

Iako se naglasak često stavlja na apsolutne vrijednosti, brzina promjene jednako je važan faktor. Nagla promjena relativne vlažnosti može uzrokovati veće naprezanje od spore promjene većeg raspona.

Kontinuirani nadzor bilježi dinamiku promjene koju klasični mjerači često propuštaju ili otkrivaju prekasno.

Ovo je jedna od devet teza restauratorsko-konzervatorskog okvira na kojem CUBEE počiva.

Pročitajte svih devet teza
Brzina promjene relativne vlageDva grafa vlage kroz vrijeme s istim vremenskim prozorom Δt. Gornji prikazuje sporu promjenu velikog raspona, u prozoru vlaga se promijeni malo. Donji prikazuje naglu promjenu manjeg raspona, u istom prozoru vlaga se promijeni više.RHtsporo, velik rasponΔRHΔtRHtnaglo, manji rasponΔRHΔt
Crtež
ΔRH u istom vremenu Δt
Prikaz
shematski, načelo

Gdje CUBEE već radi

Fotografije su iz Arheološkog muzeja Narona, gdje su senzori ugrađeni u postav. Ispod su ustanove koje koriste CUBEE.

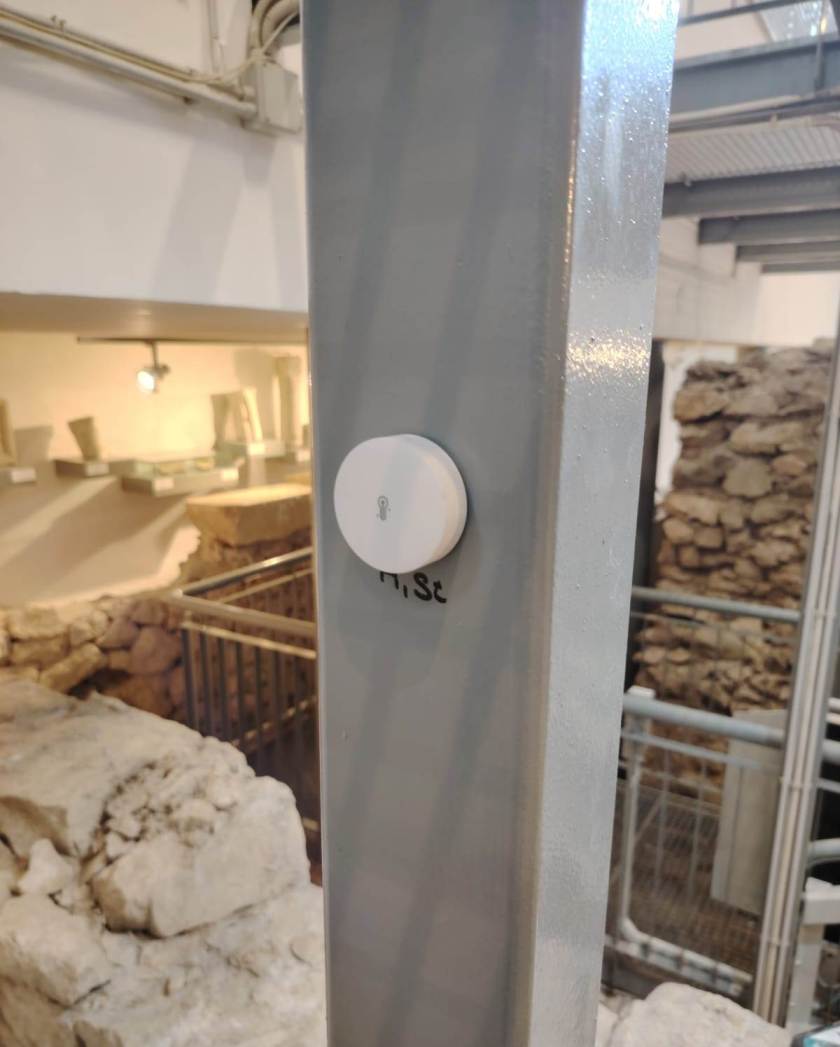

Bijeli okrugli senzor na čeličnom stupu, a iza njega kameni zid u Arheološkom muzeju Narona
Kurija. Senzor na čeličnom stupu, iza njega kameni zid.

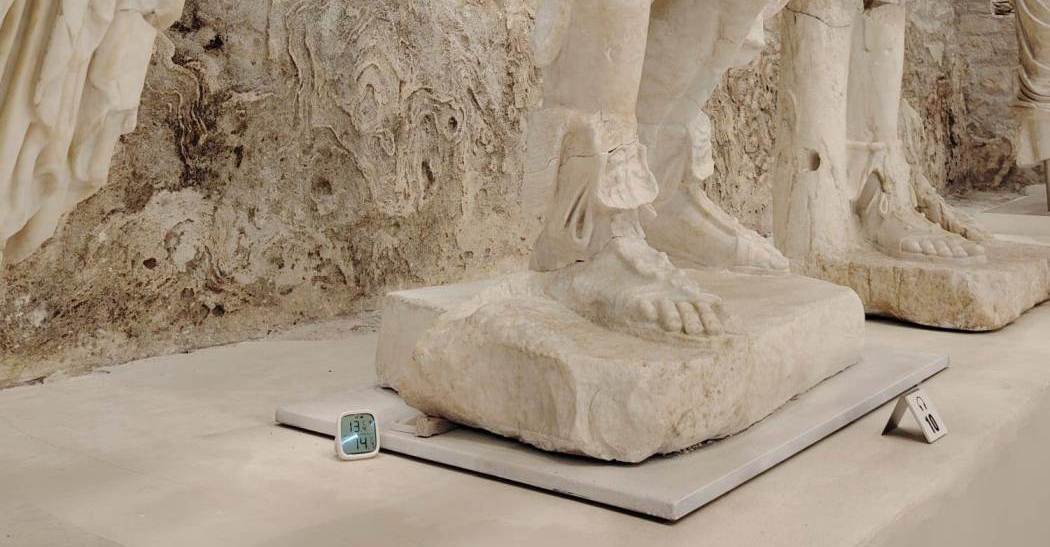

Podnožje mramornog kipa Germanikusa u postavu Arheološkog muzeja Narona
Germanikus. Podnožje kipa u postavu.

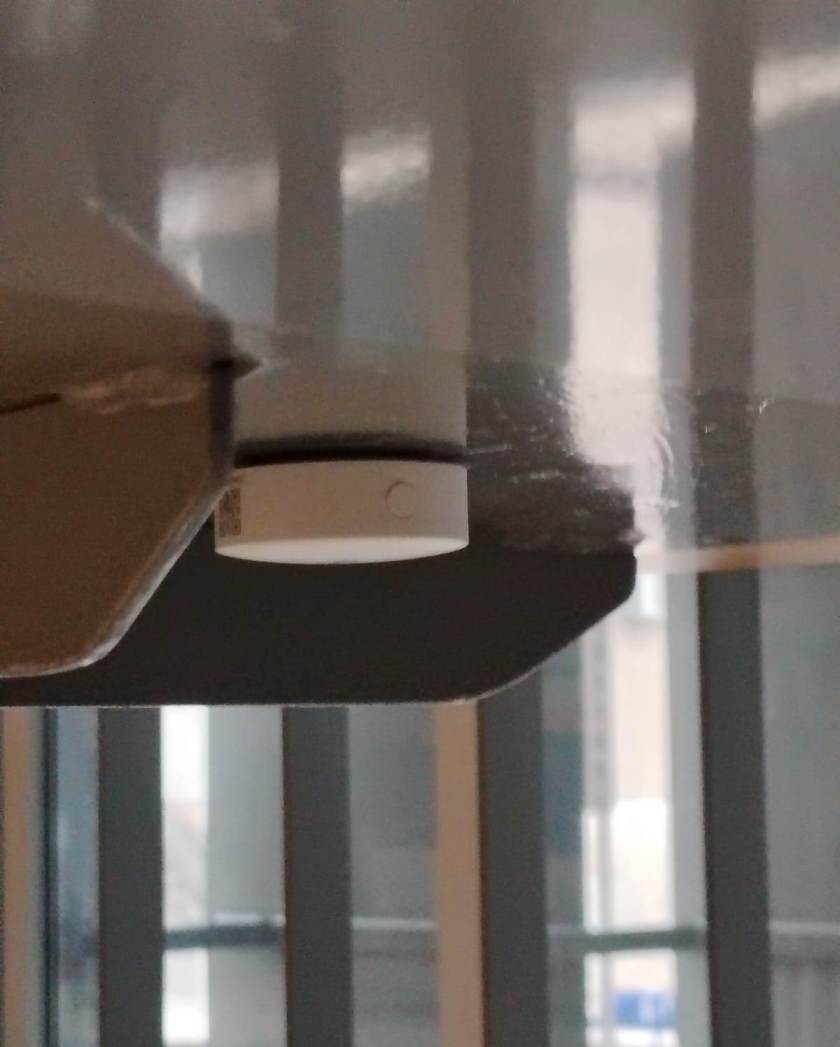

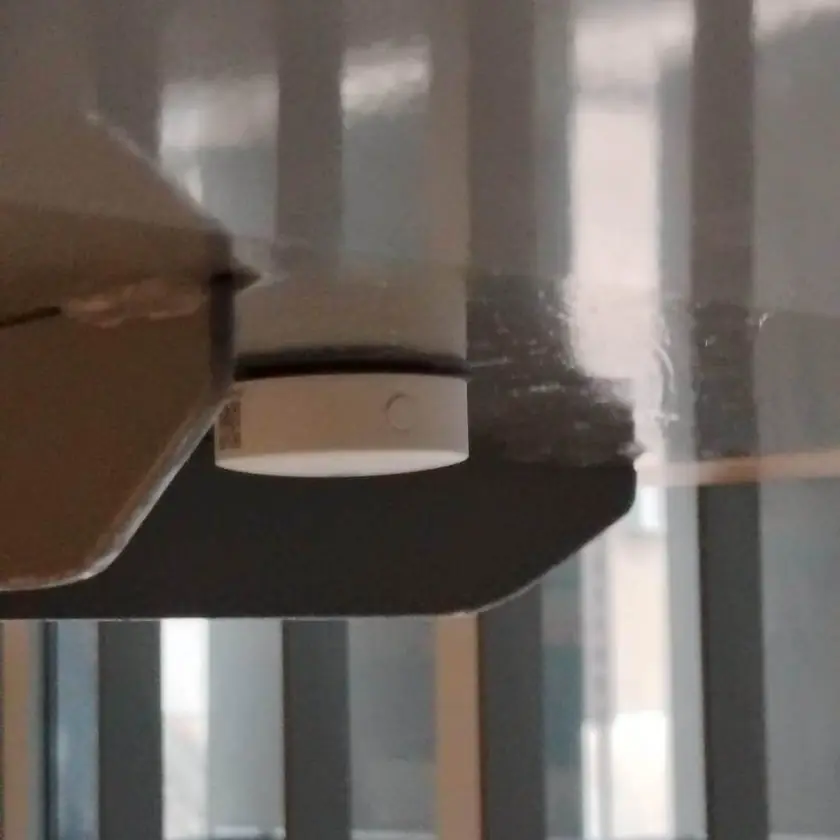

Bijeli senzor, snimljen izbliza s donje strane nosača, uz prozor
Cela. Senzor na donjoj strani nosača.

Ustanove koje koriste CUBEE

Baština

  • MSU – Muzej suvremene umjetnosti
  • Arheološki muzej Narona
  • NMMU – Nacionalni muzej moderne umjetnosti, uključujući Galeriju Josip Račić
  • Galerija Sikirica, Sinj
  • Kneževa palača, Zadar
  • Narodni muzej Zadar – Providurova palača

Zdravstvo

  • Specijalna bolnica za plućne bolesti

Agronomija i prehrana

  • Buzdovan Cidery – Craft Cider

Često postavljana pitanja

Sve što trebate znati o CUBEE sustavu, AI analizi stanja i povezanim rješenjima.

Što je CUBEE?

CUBEE je IoT i AI sustav za kontinuirani nadzor mikroklimatskih uvjeta (temperatura, vlaga, CO₂/VOC) namijenjen muzejima, arhivima, zdravstvenim ustanovama i agronomiji. Razvija ga ArborInnovations u Hrvatskoj.

Je li CUBEE povezan sa Sonda aplikacijom?

Da. CUBEE sustav za praćenje mikroklimatskih uvjeta u muzejima i arhivima potpuno je integriran sa Sonda aplikacijom (sonda.com.hr) za konzervatorsko-restauratorsku dokumentaciju.

Kako radi AI analiza stanja u CUBEE sustavu?

Sustav kontinuirano uspoređuje temperaturu, vlagu i CO₂ s profilom materijala eksponata te automatski dodjeljuje status rizika (Stable / Attention / Critical). EarlyGuard rano upozorava na štetne trendove, a deterministički AI Group Narativ generira razumljivo objašnjenje i konkretnu prioritetnu mjeru — bez nagađanja i generičkih odgovora.

Za koje institucije je CUBEE namijenjen?

Muzeje, galerije, arhive i restauratorske radionice, ali i zdravstvene ustanove i agronomiju gdje je precizan nadzor mikroklime kritičan za očuvanje i sigurnost.

Je li CUBEE usklađen s GDPR i NIS2 direktivom?

Da. CUBEE prikuplja isključivo tehničke podatke (temperatura, vlaga, CO₂) te je GDPR neutralan. Sustav je usklađen s NIS2 direktivom uz end-to-end enkripciju i autorizirano upravljanje pristupom.
